b-ISOBUS AUX Gateway EMDS
In stock: 10 available
Product Details
Marke:
b-plus mobile control GmbH
b-ISOBUS AUX-N Gateway B20400-AGW-002-0001 B20400-AGW-011-0001
Diese Version ist Modifiziert, es ist nicht das Standard AUX-N Gateway.
Dieses verfügt über 4 zusätzliche Digitale Eingänge (0-12V)
Das b-ISOBUS AUX-N Gateway bietet einen schnellen Zugang zu den vom Jobrechner zur Verfügung gestellten

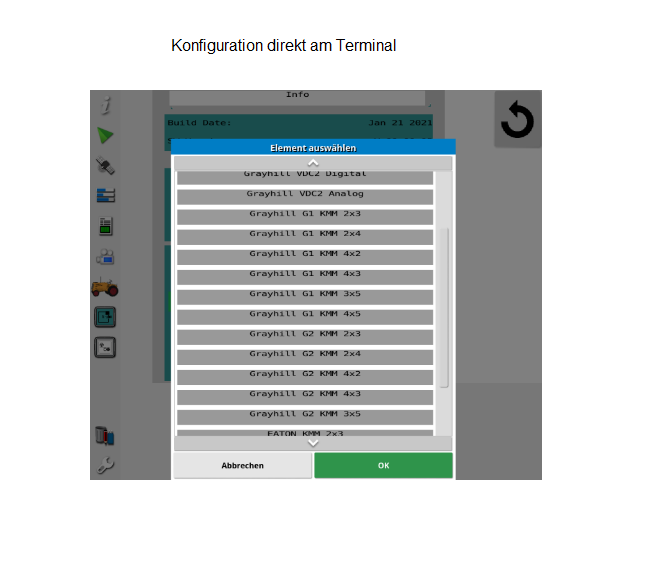

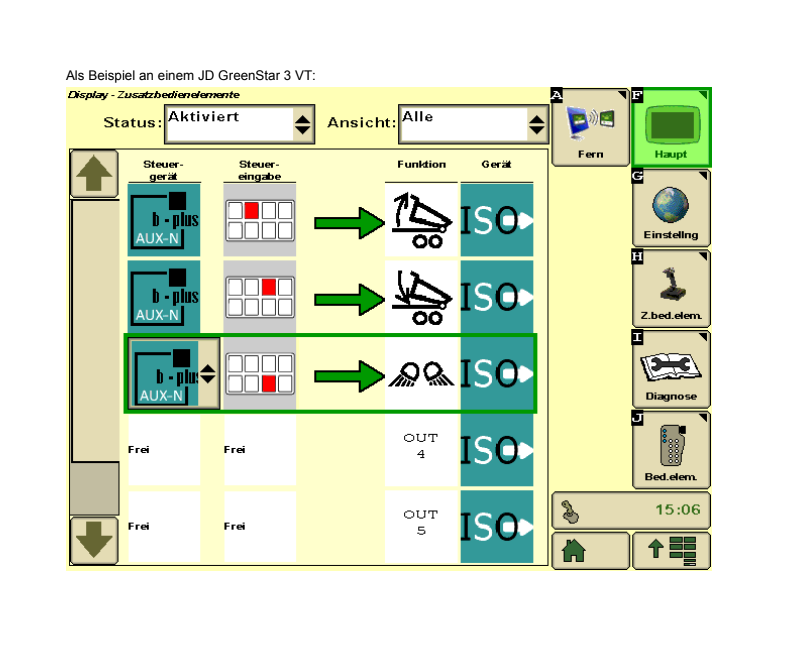

ISOBUS AUX-N Funktionen an beliebigen Bedienelementen. Die Tasten können direkt am UT / Virtual Terminal
belegt werden. Ein breites Portfolio an Joysticks und Tastenbedienelementen ermöglicht eine optimale Abstimmung
auf Ihre Anwendung. Optional können auch Bediengeräte anderer Hersteller angebunden werden.
Die Verkabelung des ISOBUS Anschlusses erfolgt mittels der im Traktor vorhandenen ISOBUS InCab-Steckdose
werkzeugfrei und ist in wenigen Sekunden erfolgt. Kundenspezifisch können auch weitere Anschlussmöglichkeiten
ausgewählt werden.
b-ISOBUS AUX-N Joystick
b-ISOBUS AUX-N Keypad
b-ISOBUS AUX-N Gateway

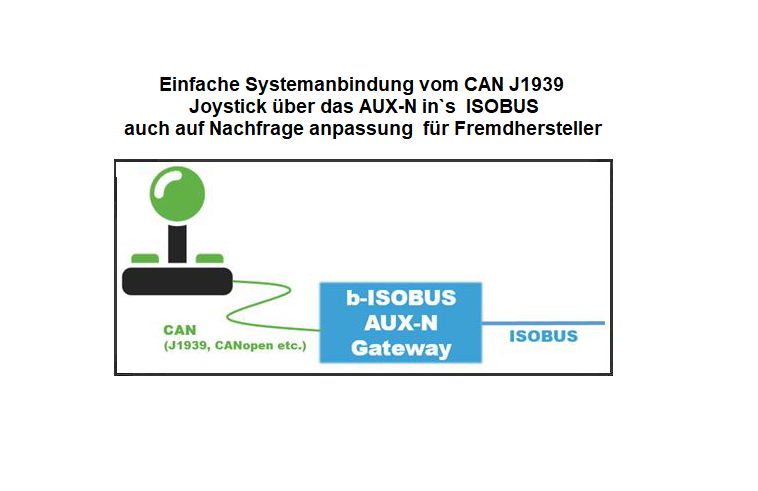

- Gateway Steuergerät zur Erweiterung von CAN Joysticks mit ISOBUS AUX-N Funktionalität.
- Individuell auf kundenspezifisches CAN Protokoll anpassbar auf Anfrage.
Die 4 Pol Seite ISOBUS wird von uns Belegt in Landmaschinenstandart Belegt z.B. JD 1=+V 3=0V 2=HI 3=LOW (Passt an JD Eckkabelbaum etc.)
InCab nach Norm!!!
Die CAN Seite Rechts je nach Gerät.

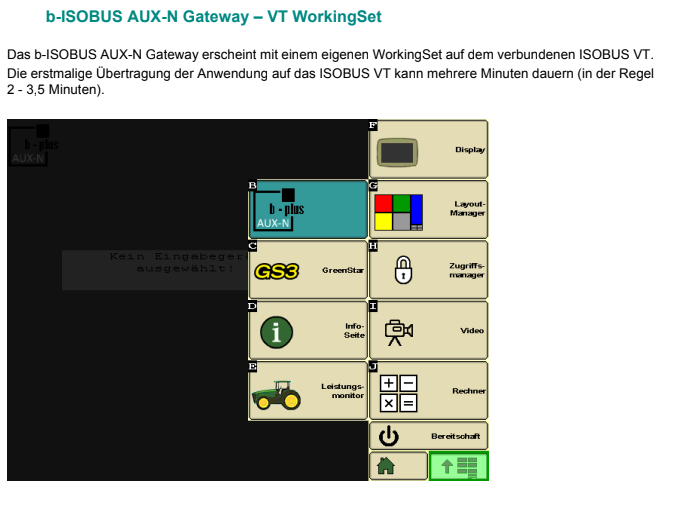

Das b-ISOBUS AUX-N Gateway versucht immer eine Verbindung zu dem ISOBUS VT aufzubauen, das als
erste VT Instanz konfiguriert ist, da entsprechend der ISOBUS Norm nur dieses VT die Verknüpfung der
Auxiliary Control Funktionalität bereitstellen kann.
Ist keine erste VT Instanz im ISOBUS Netzwerk verfügbar, verbindet sich das Gateway nach einer kurzen
Wartezeit mit dem nächstmöglichen ISOBUS VT. Auf der Hauptseite erscheint eine entsprechende Meldung
für den Benutzer, dass dadurch die AUX-N Funktionalität nicht zur Verfügung steht.
Eine ähnliche Meldung wird angezeigt, wenn das Gateway mit einem VT der Version 2 verbunden ist. Bei
einem VT Version 2 steht nur der Typ AUX-O (AUX-old = type 1) zur Verfügung, der nicht kompatibel ist mit
dem Typ AUX-N (AUX-new = type 2) des b-ISOBUS AUX-N Gateways. Die AUX-N Funktionalität steht also in
dieser Situation nicht zur Verfügung.
Technische Daten
Betriebstemperatur -40 … +80°C
Schutzart IP67
Gewicht 0,095 kg
Qualifizierung CE / E-Zulassung / AEF ISO11783
Abmessungen 104 x 29 x 72 mm (BxHxT)
Gehäuse Kunststoff, Schwarz
Busschnittstellen 2 CAN-Bus (High-Speed)
nach ISO 11898-2
Versorgungsspannung
Status-LEDs
8 ... 32 V DC
LED1: Status Versorgung,
LED2: Status Kommunikation
| Artikelnummer | Bezeichnung | Preis/Stück |
| B20400-AGW-001-0001 | b-ISOBUS AUX-N Gateway – Ohne Anschlusskabel | |
| B20400-AGW-002-0001 B20400-AGW-011-0001 |
b-ISOBUS AUX-N Gateway Beidseitg 2m CAN Anschlusskabel mit offenem Ende |
|
| B20400-MIS-10X-YYYY | Anschlusskabel ISOBUS – Linke Seite: | |
| B20400-MIS-100-0100 | CAN Anschlusskabel, 1m, offenes Ende | |
| B20400-MIS-100-0200 | CAN Anschlusskabel, 2m, offenes Ende | |
| B20400-MIS-104-0030 | CAN Anschlusskabel, 0,30m, Deutsch DT 4polig | |
| B20400-MIS-101-0170 | InCab T-Adapter, 170cm Anschlussleitung | |
| B20400-MIS-20X-YYYY | Anschlusskabel Bediengerät – Rechte Seite: | |
| B20400-MIS-200-0100 | CAN Anschlusskabel, 1m, offenes Ende | |
| B20400-MIS-200-0200 | CAN Anschlusskabel, 2m, offenes Ende | |
| B20400-MIS-204-0030 | CAN Anschlusskabel, 0,30m, Deutsch DT 4polig | |
| B20400-MIS-206-0200 | CAN Anschlusskabel, 2m, Deutsch DT 6polig |
